Incoloy 825'ten yapılmış gelişmiş mekanik özelliklere sahip kılcal boru hidrolik hattı
Meilong Tube, korozyona dayanıklı östenitik, dubleks, süper dubleks paslanmaz çeliklerden ve nikel alaşımlı kalitelerden yapılmış dikişsiz ve yeniden çekilmiş, kaynaklı ve yeniden çekilmiş sarmal boru hidrolik hattını özel olarak üretmektedir.Borular, özellikle petrol ve gaz, jeotermal endüstrisine hizmet veren hidrolik kontrol hatları ve kimyasal enjeksiyon hatları olarak kullanılır.
Hidrolik Hattın tipik boyutu
Kontrol hatlarının dış çapı esas olarak 1/4'' (6,35 mm)'dir.
Duvar kalınlıkları: 0,035'' (0,89 mm), 0,049'' (1,24 mm), 0,065'' (1,65 mm)
Kontrol hattı boruları 400 fitten (122 metre) ila 32.808 fite (10.000 metre) kadar uzunluklarda mevcuttur.Yörüngesel alın kaynağı yok.
Diğer özellikler (1/8'' ila 3/4'') istek üzerine mevcuttur.
Hidrolik Hattın Önemi
Her bir boru bobini, yörünge kaynakları olmaksızın tamamen sürekli bir uzunluktadır.
Boru bobini şeklindeki her bir hidrolik hat, minimum 15.000 psi'de hidrostatik teste tabi tutulur.
Test, üçüncü taraf denetçiler (SGS, BV, DNV) tarafından sahada gözlemlenebilir.
Malzeme kalitesine yönelik diğer testler ise girdap akımı testi, kimyasallar, düzleştirme, alevlenme, çekme, akma, uzama, sertliktir.
Hidrolik Hat için Uygulama Açıklaması
Petrol ve gaz endüstrisinin tüm alanlarında proses hatlarına ve sıvılara kimyasallar enjekte edilir.Petrol sahası hizmetlerinde, daha iyi stabilite sağlamak için kuyu deliğinin yan tarafını filme almak için kimyasallar kullanılır.Boru hatlarında birikmeyi önler ve altyapıyı sağlıklı tutar.
Hidrolik Hat Kullanımı
Petrol ve gaz endüstrisinde kimyasalları enjekte ediyoruz
altyapıyı korumak
süreçleri optimize etmek
akışı sağlamak
ve verimliliği artırmak için
Hidrolik Hat için Alaşımlı Malzemeler
| östenitik: |
316L |
ASTM A-269 |
| Çift yönlü: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Nikel alaşımı: |
N08825
N06625
|
ASTM B-704;ASTM B-423
ASTM B-704;ASTM B-444
|
Hidrolik Hat Borusu Özellikleri
Yakın boyut toleransları
Önemli ölçüde geliştirilmiş mekanik özellikler
Üstün yüzey kalitesi
İç yüzeyin yüksek temizliği
Kontrollü ovallik, eksantriklik
Hidrolik Hat için Incoloy 825
| Nikel |
Krom |
Ütü |
Molibden |
Karbon |
Manganez |
Silikon |
Kükürt |
Alüminyum |
Titanyum |
Bakır |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
dk. |
|
maks. |
maks. |
maks. |
maks. |
maks. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22.0 |
2.5-3.5 |
0,05 |
1.0 |
0,5 |
0.03 |
0,2 |
0,6-1,2 |
1.5-3.0 |
Norm Denkliği
| Seviye |
UNS Hayır |
Avro normu |
| HAYIR |
İsim |
| Alaşım |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 825 |
N08825 |
2.4858 |
NiCr21Mo |
Incoloy 825 Malzeme Açıklaması
Incoloy alaşımı 825, molibden ve bakır ilaveli bir nikel-demir-krom alaşımıdır.Bu nikel çelik alaşımının kimyasal bileşimi, birçok aşındırıcı ortama olağanüstü direnç sağlayacak şekilde tasarlanmıştır.Alaşım 800'e benzer ancak sulu korozyona karşı geliştirilmiş dirence sahiptir.Hem indirgeyici hem de oksitleyici asitlere, stres-korozyon çatlamasına ve oyuklanma ve çatlak korozyonu gibi lokal saldırılara karşı mükemmel dirence sahiptir.Alaşım 825 özellikle sülfürik ve fosforik asitlere karşı dayanıklıdır.Bu nikel çelik alaşımı, kimyasal işleme, kirlilik kontrol ekipmanları, petrol ve gaz kuyusu boruları, nükleer yakıtın yeniden işlenmesi, asit üretimi ve dekapaj ekipmanlarında kullanılır.
Özellikler
İndirgeyici ve oksitleyici asitlere karşı mükemmel direnç
Stres-korozyon çatlamasına karşı iyi direnç
Çukurlaşma ve çatlak korozyonu gibi lokal saldırılara karşı tatmin edici direnç
Sülfürik ve fosforik asitlere karşı çok dayanıklıdır
Hem oda hem de yaklaşık 1020° F'ye kadar yüksek sıcaklıklarda iyi mekanik özellikler
800°F'ye kadar duvar sıcaklıklarında basınçlı kap kullanımı için izin
Metre Başına Alaşımlı Boru Ağırlığı (kg)
Incoloy 825 (UNS N08825)
| OD |
WT |
| Kesir |
Ondalık |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0.1916 |
0.1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0.1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Alaşımlı Boru Özellikleri
Dikiş kaynaklı ve yüzer iç tapa yeniden çizilmiş boru.Tavlanmış durumda teslim edilir
Orbital bağlantı kaynakları olmadan sürekli uzunluk
| Alaşım |
BM |
OD |
WT |
Çalışma Basıncı |
Patlama basıncı |
Çökme Basıncı |
Test Basıncı |
| inç |
inç |
inç |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
* Minimum duvar kalınlığına ve minimum çekme mukavemetine dayalı teorik patlama basıncı
* Minimum duvar kalınlığına ve minimum akma dayanımına dayalı teorik çökme basıncı
* 38°C (100°F), nötr ve statik koşullarda basınç değeri
Boru İşlemi ve Paketleme
Kesintisiz delinmiş, yeniden çizilmiş, tavlanmış (çok geçişli sirkülasyon işlemi)
Kaynaklı-boyuna kaynaklı, yeniden çekilmiş, tavlanmış (çok geçişli sirkülasyon işlemi)

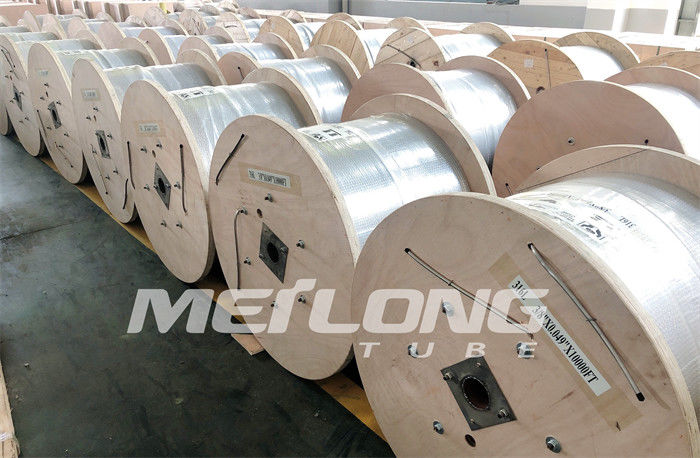

Paketleme - Hidrolik Hat Borusu, metal / ahşap tamburlar veya makaralar üzerine düz bir şekilde sarılır.

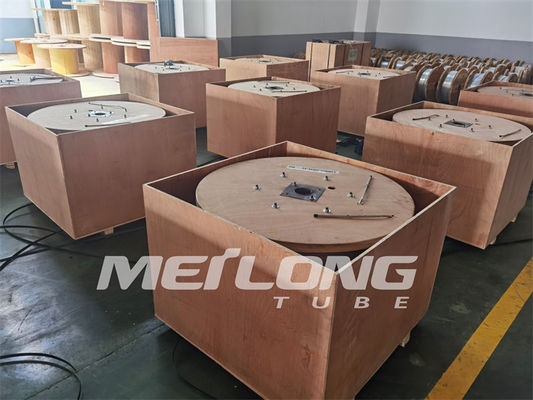

Kolay lojistik operasyon için tüm variller veya makaralar ahşap kasalarla paketlenir.
