Petrol ve Gaz Sahaları İçin 3 Hatlı Duplex 2205 Kapsüllü Kontrol Hattı Flatpack

Petrol ve Gaz Sahaları için Duplex 2205 Hidrolik Kontrol Hattı 3 Hatlı Flatpack

MEILONG, her projenin özel gereksinimlerini karşılamak için daha fazla dayanıklılığın yanı sıra kimyasal ve korozyon direnci sağlamak için kontrol hatlarının kapsüllenmesini sunar; HDPE (Yüksek Yoğunluklu Polietilen), Santopren, PVC (Polivinil Klorür), Haylar ve PVDF (Poliviniliden Florür).

Kaynaklı hidrolik kontrol hattı ASTM spesifikasyonlarına göre çekilmiş yüzer tapadır ve istenilen uzunlukta mevcuttur.Hidrolik kontrol hatlarına yönelik malzeme türleri arasında, tatlı ila orta dereceli korozif ortamlar için uygun olan paslanmaz çelik TP316L, Duplex paslanmaz çelik 2205, Super Duplex paslanmaz çelik 2507, nikel alaşımı Incoloy 825 ve Inconel 625 bulunur; ciddi derecede korozif ortamlar ve yüksek çalışma basınçları ve sıcaklıkları için uygundur .Kontrol sistemi sıvıları, kontrol hattının ortamlarına ve çalışma sıcaklıklarına uygun olmalıdır.

Kurulum sırasında ek ezilme ve aşınma direnci sağlamak için istendiğinde kontrol hattı kapsüllemesi de mevcuttur.Kapsülleme malzemesi kuyu sıvıları ve sıcaklık gereksinimleriyle uyumluluk açısından eşleştirilmelidir.

Kapsüllenmiş Kontrol Hattı Düz ​​Paketi

Kapsülleme, metal boru üzerine ekstrüzyona tabi tutulan bir plastiktir.Kapsülleme, üretim işlemi sırasında metal boruların zarar görmesini önler.Kapsülleme aynı zamanda ek aşınma direnci sağlar ve her üretim boru bağlantısı üzerindeki tutma kuvvetini arttırmak için kablo koruyucuları takılıysa gereklidir.

Kapsüllemeler, ek koruma için tek geçişli kapsülleme ve çift geçişli kapsülleme seçenekleriyle geniş bir konfigürasyon yelpazesinde mevcuttur.

Flatpack Uygulaması

Düz paketler genellikle birkaç farklı hattın kuyuda yaklaşık olarak aynı derinlikte sonlandırıldığı durumlarda kullanılır.

Yaygın uygulamalar arasında akıllı kuyu sistemleri, kuyu içi ölçüm kablolu derin kimyasal enjeksiyon hatları ve sığ ayarlı kimyasal enjeksiyon hatlarına sahip emniyet valfi hatları yer alır.Bazı uygulamalarda, ek ezilme direnci sağlamak için tampon çubukları da düz paket içine yerleştirilmiştir.

Standartlar ve Onaylar

Kontrol Hatları her bir malzeme için geçerli ASTM standartlarına göre üretilmektedir.

Tüpler müşterinin gereksinimlerine ve uygun NAS/SAE standartlarına göre yıkanmış, doldurulmuş ve filtrelenmiş olarak tedarik edilebilir.

Kalite ve Test

- Standart Denetim ve Kalite Planlarına uygun olarak üretilmiştir

Tasarım ve İnşaat

- Tek hat için kapsülleme

- Müşteri uygulamasına uygun kapsülleme profilleri

- Özel Çizgi İşaretleme

- Tam kapsamlı uygulama malzemeleri

Kapsülleme Malzemeleri

- PP (Polipropilen) /TPR (Santopren) / PA

(Naylon) / PVDF / ETFE (Tefzel) / ECTFE (Halar)

FEP / PFA / ECA 3000

Kapsüllü Kontrol Hattı Flatpack'in Özellikleri

Kuyu içi hattın korumasını en üst düzeye çıkarın

Kurulum sırasında ezilme direncini artırın

Kontrol hattını aşınmaya ve sıkışmaya karşı koruyun

Kontrol hattındaki uzun vadeli stres korozyonu arızasını ortadan kaldırın

Sıkıştırma profilini geliştirin

Çalıştırma kolaylığı ve ek koruma için tekli veya çoklu kapsülleme

Kapsülleme İçi Kontrol Hattı Boruları için Mevcut Alaşım Sınıfları

Kapsülleme Malzemeleri:

Standart Düz Paket Kapsülleme Profilleri

Yuvarlak, Tek Hat	Öğe	Standart Boyutlar
	1/8'' Dış Çap Hattı	0,250'' (6,35 mm) Çap.
	1/4'' Dış Çap Hattı	0,433'' (11,0 mm) Çap.
	3/8'' Dış Çap Hattı	0,535'' (13,6 mm) Çap.
	1/2'' Dış Hat Hattı	0,660" (16,8 mm) Çap

Kare, Tek Hat	Öğe	Standart Boyutlar
	1/8'' Dış Çap Hattı	0,250'' x 0,250'' (6,35 mm x 6,35 mm)
	1/4'' Dış Çap Hattı	0,433'' x 0,433'' (11,0 mm x 11,0 mm)
	3/8'' Dış Çap Hattı	0,535'' x 0,535'' (13,6 mm x 13,6 mm)
	1/2'' Dış Hat Hattı	0,660'' x 0,660'' (16,8 mm x 16,8 mm)

Dikdörtgen, 2 Satır	Öğe	Standart Boyutlar
	1/4'' Dış Çap Hattı	Genişlik: 0,710'' (18,0 mm) Yükseklik: 0,410" (10,4 mm)

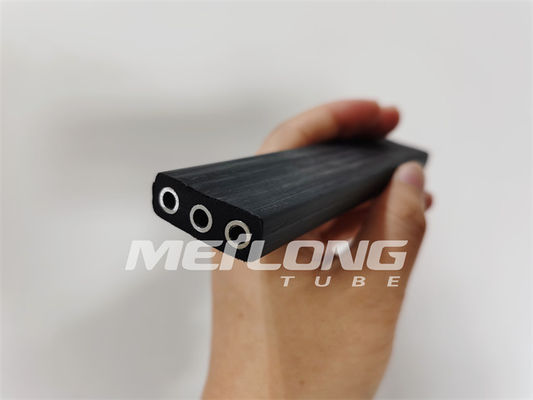

Dikdörtgen, 3 Çizgi	Öğe	Standart Boyutlar
	1/4'' Dış Çap Hattı	Genişlik: 0,990'' (25,1 mm) Yükseklik: 0,410" (10,4 mm)

Kapsüllemede Kontrol Hattı Borusunun Özellikleri

Dikiş kaynaklı ve yüzer iç tapa yeniden çizilmiş boru.Tavlanmış durumda teslim edilir

Orbital bağlantı kaynakları olmadan sürekli uzunluk

Minimum duvar kalınlığına ve minimum çekme mukavemetine dayalı teorik patlama basıncı

Minimum duvar kalınlığına ve minimum akma dayanımına dayalı teorik çökme basıncı

38°C (100°F) basınç değeri, nötr ve statik koşullar
