ASTM B704 Incoloy 825 Yüksek Çekme Hidrolik Kontrol Hattı Kılcal Boru
Kaynaklı ve yeniden çekilmiş kontrol hatları, kuyu içi petrol ve gaz uygulamalarında kullanılan kontrol hatları için tercih edilen yapıdır.Kaynaklı kontrol hatlarımız SCSSV, Kimyasal Enjeksiyon, Gelişmiş Kuyu Tamamlamaları ve Gösterge Uygulamalarında kullanılmaktadır.Çeşitli kontrol hatları sunuyoruz.(TIG Kaynaklı veya Lazer Kaynaklı ve yüzer tapa çekilmiş ve iyileştirmeler içeren çizgiler) Çeşitli süreçler, bize kuyu tamamlamanızı karşılayacak bir çözümü özelleştirme yeteneği sağlar.
Kontrol Hattının Tipik Boyutu
Kontrol hatlarının dış çapı esas olarak 1/4'' (6,35 mm)'dir.
Duvar kalınlıkları: 0,035'' (0,89 mm), 0,049'' (1,24 mm), 0,065'' (1,65 mm)
Kontrol hattı boruları 400 fitten (122 metre) ila 32.808 fite (10.000 metre) kadar uzunluklarda mevcuttur.Yörüngesel alın kaynağı yok.
Diğer özellikler (1/8'' ila 3/4'') istek üzerine mevcuttur.
Hassas İmalat
Meilong Tube, toplam 20.000 metrekarelik bir bina kompleksinden faaliyet göstermektedir.
Her bir boru bobini, yörünge kaynakları olmaksızın tamamen sürekli bir uzunluktadır.
Her bir boru bobini, hedeflenen basınçla hidrostatik teste tabi tutulur.
Test, üçüncü taraf denetçiler (SGS, BV, DNV) tarafından sahada gözlemlenebilir.
Kalite Kontrol Yetenekleri
|
Kimyasal
Aşınma
Boyutlu
Girdap akımı
Uzama
|
Parlama
Düzleştirmek
Tane büyüklüğü
Sertlik
Hidrostatik
|
Metalurjik
Pozitif malzeme tanımlama (PMI)
Yüzey pürüzlülüğü
Çekme
Teslim olmak
|
Boru Özellikleri
Yakın boyut toleransları
Önemli ölçüde geliştirilmiş mekanik özellikler
Üstün yüzey kalitesi
İç yüzeyin yüksek temizliği
Kontrollü ovallik, eksantriklik
Boyutsal Tolerans
|
ASTM B704 / ASME SB704, Incoloy 825, UNS N08825
ASTM B751 / ASME SB751
|
| Boyut Dış Çapı |
Tolerans OD |
Tolerans WT |
|
1/8''≤OD<5/8'' (3,18≤OD<15,88 mm)
5/8≤OD≤1'' (15,88≤OD≤25,4 mm)
|
±0,004'' (±0,10 mm)
±0,0075'' (±0,19 mm)
|
±%12,5
±%12,5
|
Meilong Standardı
| Boyut Dış Çapı |
Tolerans OD |
Tolerans WT |
|
1/8''≤OD<5/8'' (3,18≤OD<15,88 mm)
5/8≤OD≤1'' (15,88≤OD≤25,4 mm)
|
±0,004'' (±0,10 mm)
±0,004'' (±0,10 mm)
|
±%10
±8%
|
Isı tedavisi
Boru, azaltıcı atmosfere sahip bir değirmen dışı fırında belirtilen mekanik özellikleri ve korozyon direncini elde etmek için ısıl işleme tabi tutulur.
SSSV için Uygulama Açıklaması
Emniyet valfi, ekipmanınızın koruyucusu görevi gören bir valftir.Emniyet valfleri, basınçlı kaplara monte edildiğinde basınçlı kaplarınızın zarar görmesini önleyebilir ve hatta tesisinizdeki patlamaları önleyebilir.
Emniyet valfi, valfin giriş tarafındaki basınç önceden belirlenmiş bir basınca yükseldiğinde otomatik olarak devreye giren, valf diskini açan ve sıvıyı boşaltan bir valf türüdür.Emniyet valfi sistemi, herhangi bir sistem arızası veya yüzey üretim-kontrol tesislerinin hasar görmesi durumunda kuyu deliğinin izole edilebilmesi için arıza korumalı olacak şekilde tasarlanmıştır.
Çoğu durumda, yüzeye doğal akış sağlayabilen tüm kuyular için bir kapatma yönteminin bulunması zorunludur.Bir yeraltı emniyet valfinin (SSSV) kurulumu bu acil durum kapatma kabiliyetini sağlayacaktır.Güvenlik sistemleri, yüzeyde bulunan bir kontrol panelinden arıza emniyeti prensibiyle çalıştırılabilir.
SCSSV, kuyu borusu dizisinin dışına bağlanan ve üretim borusu kurulduğunda takılan ¼” paslanmaz çelik kontrol hattı ile kontrol edilir.Kuyu başı basıncına bağlı olarak vanayı açık tutmak için kontrol hattında 10.000 psi'ye kadar basınç tutmak gerekli olabilir.
Diğer uygulamalar
Kimyasal enjeksiyon için kılcal sarmal alaşımlı boru
Deniz altı emniyet valfleri için çıplak ve kapsüllü hidrolik kontrol hattı sarmal alaşımlı borular
Hız dizeleri, iş dizeleri ve çelik boru göbekleri
Jeotermal sarmal alaşımlı boru
Kontrol Hatları için Alaşımlar
| östenitik: |
316L |
ASTM A-269 |
| Çift yönlü: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Nikel alaşımı: |
N08825
N06625
|
ASTM B-704;ASTM B-423
ASTM B-704;ASTM B-444
|
Incoloy 825 Kontrol Hattı Kılcal Borularının Kimyasal Bileşimleri
| Nikel |
Krom |
Ütü |
Molibden |
Karbon |
Manganez |
Silikon |
Kükürt |
Alüminyum |
Titanyum |
Bakır |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
dk. |
|
maks. |
maks. |
maks. |
maks. |
maks. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22.0 |
2.5-3.5 |
0,05 |
1.0 |
0,5 |
0.03 |
0,2 |
0,6-1,2 |
1.5-3.0 |
Incoloy alaşımı 825, molibden ve bakır ilaveli bir nikel-demir-krom alaşımıdır.
Incoloy 825 Kontrol Hattı Borusunun Metre Başına Ağırlığı (kg)
Incoloy 825 (UNS N08825)
| OD |
WT |
| Kesir |
Ondalık |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0.1916 |
0.1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0.1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Incoloy 825 Kılcal Boru Özellikleri
Kaynaklı ve yüzer iç tapa yeniden çizilmiş boru sistemi.Tavlanmış durumda teslim edilir
Orbital bağlantı kaynakları olmadan sürekli uzunluk
| Alaşım |
BM |
OD |
WT |
Çalışma Basıncı |
Patlama basıncı |
Çökme Basıncı |
Test Basıncı |
| inç |
inç |
inç |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
* Minimum duvar kalınlığına ve minimum çekme mukavemetine dayalı teorik patlama basıncı
* Minimum duvar kalınlığına ve minimum akma dayanımına dayalı teorik çökme basıncı
* 38°C (100°F), nötr ve statik koşullarda basınç değeri
Boru İşlemi ve Paketleme
Kesintisiz delinmiş, yeniden çizilmiş, tavlanmış (çok geçişli sirkülasyon işlemi)
Kaynaklı-boyuna kaynaklı, yeniden çekilmiş, tavlanmış (çok geçişli sirkülasyon işlemi)

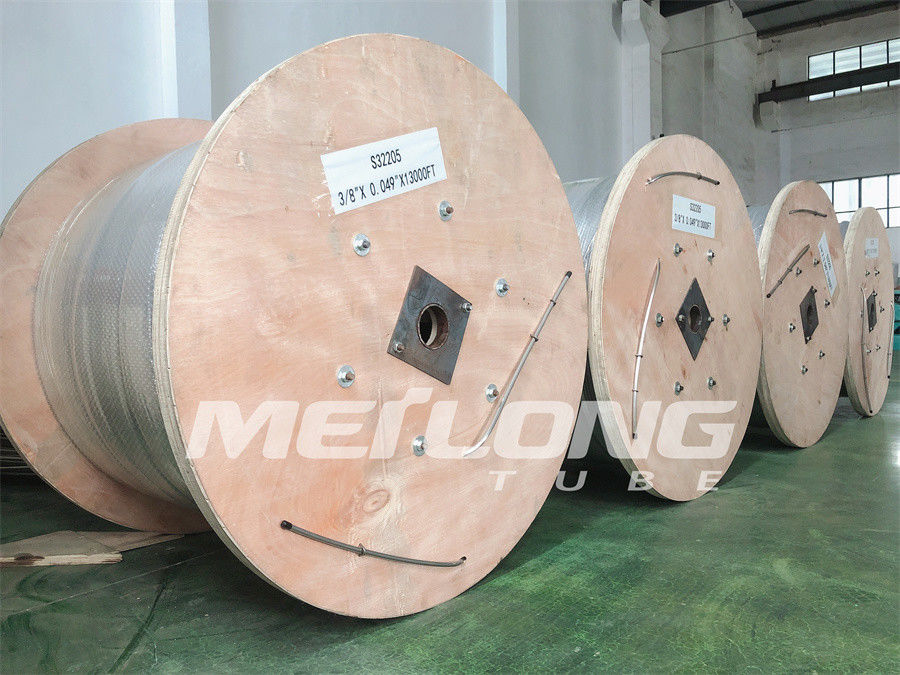

Paketleme - Borular, metal / ahşap variller veya makaralar üzerine sarılmış düz bir şekilde sarılır.
Kolay lojistik operasyon için tüm variller veya makaralar ahşap kasalarla paketlenir.
