Ürün ayrıntıları:
|
| Alaşım: | Östenitik Paslanmaz 316L, UNS S31603 | Yüzey: | Temiz ve parlak |
|---|---|---|---|
| Durum: | tavlanmış | özellikler: | Geliştirilmiş çekme ve akma dayanımı |
| Özellik: | yüksek basınçlı boru | Başvuru: | Petrol ve gaz kuyularında kuyu içi kimyasal enjeksiyon |
| Standart: | ASTM A269 | Boyut: | Sıkı boyutsal toleranslar |
| Uygulama Standardı: | NACE MR0175 / ISO15156 | Ölçek: | %100 uzunluk hidrolik olarak test edilmiştir |
| Vurgulamak: | ISO15156 Hidrolik Kontrol Hattı,Hidrolik Kontrol Hattı 3/8 '',0.065'' kimyasal enjeksiyon hattı |
||
3/8 '' OD x 0,065 '' WT Rulolarda Soğuk Çekilmiş Boru Petrol ve Gaz Kuyuları için Hidrolik Kontrol Hattı
Meilong Tube, petrol ve gaz sektörüne çok çeşitli hidrolik kontrol hattı ürünleri tedarik etmektedir ve bu bizim en önemli pazarlarımızdan biridir.Petrol, gaz ve jeotermal enerji endüstrilerinin sıkı kalite gereksinimlerini karşılama konusundaki kanıtlanmış geçmiş performansımız sayesinde, yüksek performanslı hidrolik hat tüplerimizin en agresif deniz altı ve kuyu içi koşullarında başarıyla kullanıldığını göreceksiniz.
Gelişen teknoloji, petrol ve gaz sahalarından yararlanma yollarının çeşitliliğini genişletti ve projeler giderek daha uzun, sürekli uzunluklarda paslanmaz çelik kontrol hatlarının kullanımını gerektiriyor.Bunlar, hidrolik kontroller, enstrümantasyon, kimyasal enjeksiyon, göbek bağlantıları ve akış hattı kontrolü dahil olmak üzere çeşitli uygulamalarda kullanılır.Meilong Tube, tüm bu uygulamalara ve daha fazlasına yönelik ürünler sağlayarak, işletme maliyetlerini düşürüyor ve müşterilerimiz için iyileştirilmiş kurtarma yöntemleri sağlıyor.
Borulu kontrol hattı teknolojilerindeki gelişmeler sayesinde, hem sabit hem de yüzer merkezi platformlar için kuyu içi vanaları ve kimyasal enjeksiyon sistemlerini uzak ve uydu kuyularına bağlamak artık daha ucuz ve daha kolay.Kontrol hatları için paslanmaz çelik ve nikel alaşımlarından sarmal borular sunuyoruz.
Hidrolik Kontrol Hattının Kalitesine Yönelik Test Yetenekleri
Ürün kalitesini, yüksek vasıflı profesyonellerden oluşan ekibimiz tarafından yürütülen sıkı bir denetim ve test süreciyle izliyoruz.Meilong Tube üyelerinin kapsamlı eğitimi ve deneyimi şunları içerir:
|
Kimyasal Aşınma Boyutlu Girdap akımı Uzama |
Parlama Düzleştirmek Tane büyüklüğü Sertlik Hidrostatik |
Metalurjik Pozitif malzeme tanımlama (PMI) Yüzey pürüzlülüğü Çekme Teslim olmak |
Hidrolik Kontrol Hattı Borusunun Özellikleri
Yakın boyut toleransları
Önemli ölçüde geliştirilmiş mekanik özellikler
Üstün yüzey kalitesi
İç yüzeyin yüksek temizliği
Kontrollü ovallik, eksantriklik
Tipik Hidrolik Kontrol Hattı Boru Boyutu
Kontrol hatlarının dış çapı esas olarak 1/4'' (6,35 mm)'dir.
Duvar kalınlıkları: 0,035'' (0,89 mm), 0,049'' (1,24 mm), 0,065'' (1,65 mm)
Kontrol hattı boruları 400 fitten (122 metre) ila 32.808 fite (10.000 metre) kadar uzunluklarda mevcuttur.Yörüngesel alın kaynağı yok.
Diğer özellikler (1/8'' ila 3/4'') istek üzerine mevcuttur.
| İmparatorluk boyutu | Metrik boyut | ||
|
OD inç |
WT inç |
OD mm |
WT mm |
| 1/8 (0,125) | 0,028 | 3.18 | 0,71 |
| 0,035 | 3.18 | 0,89 | |
| 3/16 (0,188) | 0,028 | 4.76 | 0,71 |
| 0,035 | 4.76 | 0,89 | |
| 0,049 | 4.76 | 1.24 | |
| 1/4 (0,250) | 0,035 | 6.35 | 0,89 |
| 0,049 | 6.35 | 1.24 | |
| 0,065 | 6.35 | 1.65 | |
| 0,083 | 6.35 | 2.11 | |
| 3/8 (0,375) | 0,035 | 9.53 | 0,89 |
| 0,049 | 9.53 | 1.24 | |
| 0,065 | 9.53 | 1.65 | |
| 0,083 | 9.53 | 2.11 | |
| 1/2 (0,500) | 0,035 | 12.7 | 0,89 |
| 0,049 | 12.7 | 1.24 | |
| 0,065 | 12.7 | 1.65 | |
| 0,083 | 12.7 | 2.11 | |
Paslanmaz Çelik 316L'nin Kimyasal Bileşimi
| Karbon | Manganez | Fosfor | Kükürt | Silikon | Nikel | Krom | Molibden |
| % | % | % | % | % | % | % | % |
| maks. | maks. | maks. | maks. | maks. | |||
| 0,035 | 2.00 | 0,045 | 0,030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
Standart Eşdeğerlik
| Seviye | UNS Hayır | Avrupa Standardı | Japonca | |
| HAYIR | İsim | JIS | ||
| Alaşım | ASTM/ASME | EN10216-5 | EN10216-5 | JIS G3463 |
| 316L | S31603 | 1.4404, 1.4435 | X2CrNiMo17-12-2 | SUS316LTB |
316L Hidrolik Kontrol Hattının Boyut Toleransı
| ASTM A269 / ASME SA269, 316L, UNS S31603 | ||
| Boyut Dış Çapı | Tolerans OD | Tolerans WT |
|
≤1/2'' (≤12,7 mm) 1/2''<DÇ≤1'' (12,7<DÇ≤25,4 mm) |
±0,005'' (±0,13 mm) ±0,005'' (±0,13 mm) |
±%15 ±%10 |
Meilong Standardı
| Boyut Dış Çapı | Tolerans OD | Tolerans WT |
|
≤1/2'' (≤12,7 mm) 1/2''<DÇ≤1'' (12,7<DÇ≤25,4 mm) |
±0,004'' (±0,10 mm) ±0,004'' (±0,10 mm) |
±%10 ±8% |
Kontrol Hattı Borusunun Metre Başına Ağırlığı (kg)
Paslanmaz 316L (UNS S31603)
| OD | WT | |||||
| Kesir | Ondalık | 0,028 | 0,035 | 0,049 | 0,065 | 0,083 |
| 1/8 | 0,125 | 0,0442 | 0,0512 | - | - | - |
| 1/4 | 0,250 | 0,1012 | 0,1225 | 0.1603 | 0.1957 | 0.2255 |
| 3/8 | 0,375 | 0.1580 | 0.1936 | 0,2598 | 0,3278 | 0,3944 |
| 1/2 | 0,500 | 0.2150 | 0,2647 | 0,3595 | 0.4600 | 0,5631 |
| 5/8 | 0,625 | 0.2720 | 0.3360 | 0,4592 | 0,5923 | 0,7319 |
| 3/4 | 0,750 | 0,3289 | 0,4072 | 0,5588 | 0,7244 | 0,9006 |
Kontrol Hattı Boru Özellikleri
Dikiş kaynaklı ve yüzer iç tapa yeniden çizilmiş boru.Tavlanmış durumda teslim edilir
Orbital bağlantı kaynakları olmadan sürekli uzunluk
| Alaşım | BM | OD | WT | Çalışma Basıncı | Patlama basıncı | Çökme Basıncı | Test Basıncı | |
| inç | inç | inç | psi | psi | psi | psi | ||
| Paslanmaz 316L | S31603 | 1/8 | 0,125 | 0,028 | 9.931 | 40.922 | 9.525 | 11.600 |
| Paslanmaz 316L | S31603 | 1/8 | 0,125 | 0,035 | 12.640 | 52.042 | 11.056 | 15.225 |
| Paslanmaz 316L | S31603 | 1/4 | 0,250 | 0,035 | 5.939 | 24.474 | 6.621 | 7.250 |
| Paslanmaz 316L | S31603 | 1/4 | 0,250 | 0,049 | 8.572 | 35.322 | 8.632 | 10.150 |
| Paslanmaz 316L | S31603 | 1/4 | 0,250 | 0,065 | 11.694 | 48.166 | 10.562 | 13.775 |
| Paslanmaz 316L | S31603 | 3/8 | 0,375 | 0,035 | 3.818 | 15.731 | 4.659 | 4.350 |
| Paslanmaz 316L | S31603 | 3/8 | 0,375 | 0,049 | 5.483 | 22.575 | 6.222 | 6.525 |
| Paslanmaz 316L | S31603 | 3/8 | 0,375 | 0,065 | 7.517 | 30.951 | 7.865 | 8.700 |
| Paslanmaz 316L | S31603 | 3/8 | 0,375 | 0,083 | 9.808 | 40.372 | 9.551 | 11.600 |
| Paslanmaz 316L | S31603 | 1/2 | 0,500 | 0,049 | 4.003 | 16.480 | 4.835 | 5.075 |
| Paslanmaz 316L | S31603 | 1/2 | 0,500 | 0,065 | 5.461 | 22.512 | 6.206 | 6.525 |
| Paslanmaz 316L | S31603 | 1/2 | 0,500 | 0,083 | 7.133 | 29.364 | 7.648 | 8.700 |
| Paslanmaz 316L | S31603 | 5/8 | 0,625 | 0,049 | 3.144 | 12.955 | 3.957 | 3.625 |
| Paslanmaz 316L | S31603 | 5/8 | 0,625 | 0,065 | 4.285 | 17.630 | 5,105 | 5.075 |
| Paslanmaz 316L | S31603 | 5/8 | 0,625 | 0,083 | 5.472 | 22.513 | 6.519 | 6.525 |
| Paslanmaz 316L | S31603 | 3/4 | 0,750 | 0,049 | 2.619 | 10.791 | 3.296 | 2.900 |
| Paslanmaz 316L | S31603 | 3/4 | 0,750 | 0,065 | 3.570 | 14.686 | 4.283 | 4.350 |
| Paslanmaz 316L | S31603 | 3/4 | 0,750 | 0,083 | 4.558 | 18.753 | 5.431 | 5.800 |
Minimum duvar kalınlığına ve minimum çekme mukavemetine dayalı teorik patlama basıncı
Minimum duvar kalınlığına ve minimum akma dayanımına dayalı teorik çökme basıncı
38°C (100°F) basınç değeri, nötr ve statik koşullar
Hidrolik Kontrol Hattı Proses ve Paketleme
Kesintisiz: delinmiş, yeniden çizilmiş, tavlanmış (çok geçişli sirkülasyon işlemi)
Kaynaklı: uzunlamasına kaynaklı (TIG veya Lazer ışını ile), yeniden çizilmiş, tavlanmış (çok geçişli sirkülasyon işlemi)

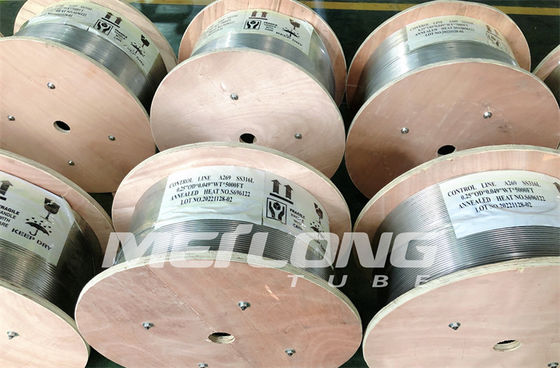

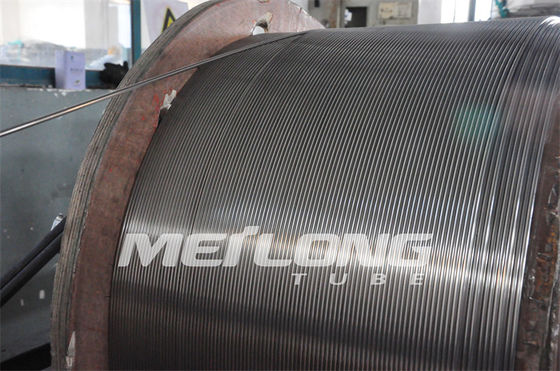

Ambalaj: Boru, metal / ahşap variller veya makaralar üzerine sarılmış düz bir şekilde sarılmıştır.
Kolay lojistik operasyon için tüm variller veya makaralar ahşap kasalarla paketlenir.
