Aşağı Delikler için Hidrostatik Test Edilmiş Incoloy 825 Kimyasal Enjeksiyon Hattı Sarmal Boru
Meilong Tube, korozyona dayanıklı östenitik, dubleks, süper dubleks paslanmaz çelik ve nikel alaşımlı kalitelerden yapılmış yüksek kaliteli dikişsiz ve yeniden çekilmiş, dikiş kaynaklı ve yeniden çekilmiş sarmal borular üretmektedir.Ürünlerin %100'ü hidrolik güç kontrol hatları, kimyasal enjeksiyon hatları, göbeklerde alaşımlı borular ve yukarı akışlı petrol ve gaz endüstrisindeki işletme mühendisliği için enstrümantasyon boruları olarak kullanılmaktadır.
Sarmal borular, dış çap 0,125 inç (3,175 milimetre) ila 1 inç (25,4 milimetre) arasında değişen boyutlarda mevcuttur.Duvar kalınlığı 0,083 inç'e (2,108 milimetre) kadardır.Uygun maliyetli göbek bağı üretimi için 65600 feet'e (20.000 metre) kadar uzunluklar mevcuttur.Kapsam dahilindeki daha fazla boyut, özel gereksinimlerinizi karşılamak üzere üretilip teslim edilmek üzere özelleştirilebilir.
Incoloy 825 kimyasal enjeksiyon hattı özellikleri
Kaynaklı ve yüzer iç tapa yeniden çizilmiş boru sistemi.Tavlanmış durumda teslim edilir
Yörünge joi'si olmadan sürekli uzunlukkaynak yok
| Alaşım |
BM |
OD |
WT |
Çalışma Basıncı |
Patlama basıncı |
Çökme Basıncı |
Test Basıncı |
| inç |
inç |
inç |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
- Minimum duvar kalınlığına ve minimum çekme mukavemetine dayalı teorik patlama basıncı
- Teorik çökme basıncına dayalıminimum duvar kalınlığı ve minimum akma dayanımı
- 38°C (100°F) basınç değeri, nötr ve statik koşullar
Daha fazla petrol ve gaz çıkarımı, aşırı açık deniz ortamlarının aşırı güvenlik gerektirdiği daha derin ve daha sert sulara doğru ilerledikçe, çalışmalarımızın güvenliğini ve güvenilirliğini artırmak için sarmal göbek boruları için "doğru" korozyona dayanıklı malzemeyi kullanmanıza yardımcı olmaktır.Bu, yeniliklerimizi ve sürekli gelişimimizi yönlendirecek güçtür.
Uygulama Ortamına Uygun
Klorür çukurlaşmasına, çatlak korozyonuna, H2S ve CO2'ye ve klorür stresli korozyon çatlamasına (SCC) karşı iyi direnç.
Kimyasal Enjeksiyon Hattının Boyutsal Toleransı
| ASTM B704 / ASME SB704, UNS N08825 (Incoloy 825) |
| Boyut Dış Çapı |
Tolerans OD |
Tolerans WT |
|
1/8''≤OD<3/16'' (3,18≤OD<4,76 mm)
3/16≤OD<1/2'' (4,76≤OD<12,7 mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4 mm)
|
+0,003'' (+0,08 mm) / -0
+0,004'' (+0,10 mm) / -0
+0,005'' (+0,13 mm) / -0
|
±%10
±%10
±%10
|
Meilong Tüp Standardı
| Boyut Dış Çapı |
Tolerans OD |
Tolerans WT |
|
1/8'' ≤OD<3/16'' (3,18≤OD<4,76 mm)
3/16≤OD<1/2'' (4,76≤OD<12,7 mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4 mm)
|
+0,003'' (+0,08 mm) / -0
+0,004'' (+0,10 mm) / -0
+0,004'' (+0,10 mm) / -0
|
±%10
±%10
±8%
|
Kalite Testleri
|
Girdap akımı
Yüzey pürüzlülüğü
Hidrostatik
Boyutlu analiz
Tane büyüklüğü
Rockwell sertliği
|
Akma dayanımı
Gerilme direnci
Uzama
Sertlik
Pozitif malzeme tanımlama (PMI)
Korozyona dayanıklılık testleri
|
Paketleme

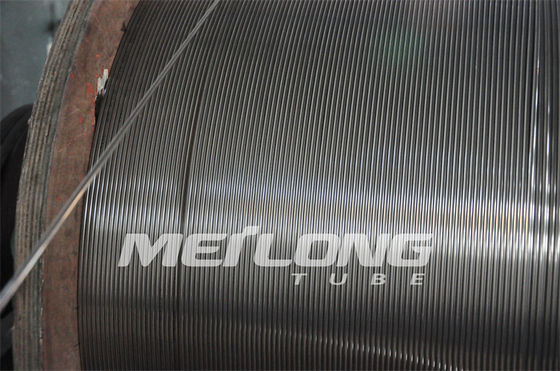

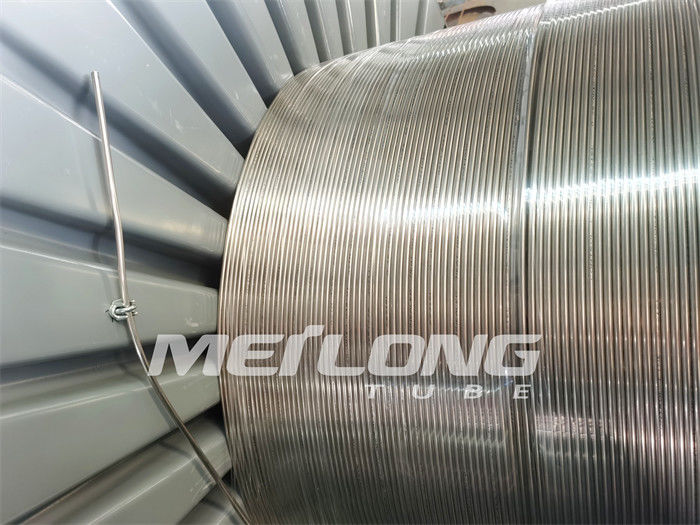

Hidrolik kontrol hattı metal/ahşap tambur veya makaralara düz sarımlıdır.

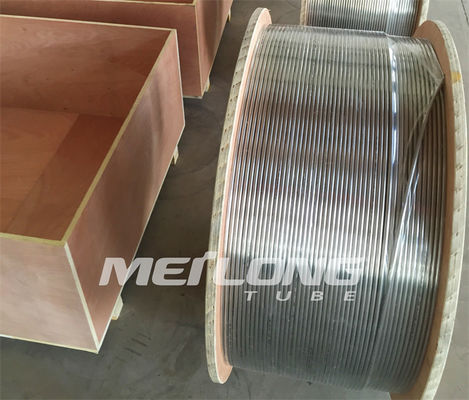

Tüm variller, kolay lojistik operasyon için ahşap kasalarla paketlenmiştir.
Enjeksiyon Şeması
Başvuru
Kimyasal enjeksiyon için kılcal sarmal alaşımlı boru
Deniz altı emniyet valfleri için çıplak ve kapsüllü hidrolik kontrol hattı sarmal alaşımlı borular
Hız dizeleri, iş dizeleri ve çelik boru göbekleri
Jeotermal sarmal alaşımlı boru
Ek hizmet
Kimyasal enjeksiyon hattı, müşterilerin bireysel gereksinimlerine göre PVDF, FEP, TPV vb. gibi çeşitli polimerlerle kapsüllenebilir. Kapsülleme, kimyasallara, aşınmaya ve yüksek sıcaklığa karşı ek direnç sağlamak içindir.
Kapsülleme için mevcut bölüm: Yuvarlak, kare, dikdörtgen.
