Aşağı Delikler için Hidrostatik Test Edilmiş TPV Kapsüllü Kimyasal Enjeksiyon Hattı Düz Paketi
Meilong Tube, korozyona dayanıklı östenitik, dubleks, süper dubleks paslanmaz çelik ve nikel alaşımlı kalitelerden yapılmış yüksek kaliteli dikişsiz ve yeniden çekilmiş, dikiş kaynaklı ve yeniden çekilmiş sarmal borular üretmektedir.Ürünlerin %100'ü hidrolik güç kontrol hatları, kimyasal enjeksiyon hatları, göbeklerde alaşımlı borular ve yukarı akışlı petrol ve gaz endüstrisindeki işletme mühendisliği için enstrümantasyon boruları olarak kullanılmaktadır.
Sarmal borular, dış çap 0,125 inç (3,175 milimetre) ila 1 inç (25,4 milimetre) arasında değişen boyutlarda mevcuttur.Duvar kalınlığı 0,083 inç'e (2,108 milimetre) kadardır.Uygun maliyetli göbek bağı üretimi için 65600 feet'e (20.000 metre) kadar uzunluklar mevcuttur.Kapsam dahilindeki daha fazla boyut, özel gereksinimlerinizi karşılamak üzere üretilip teslim edilmek üzere özelleştirilebilir.
Paslanmaz çelik 316L kimyasal enjeksiyon hattı özellikleri
Kaynaklı ve yüzer iç tapa yeniden çizilmiş boru sistemi.Tavlanmış durumda teslim edilir
Orbital bağlantı kaynakları olmadan sürekli uzunluk
| Alaşım |
BM |
OD |
WT |
Çalışma Basıncı |
Patlama basıncı |
Çökme Basıncı |
Test Basıncı |
| inç |
inç |
inç |
psi |
psi |
psi |
psi |
| Paslanmaz 316L |
S31603 |
1/8 |
0,125 |
0,028 |
9.931 |
40.922 |
9.525 |
11.600 |
| Paslanmaz 316L |
S31603 |
1/8 |
0,125 |
0,035 |
12.640 |
52.042 |
11.056 |
15.225 |
| Paslanmaz 316L |
S31603 |
1/4 |
0,250 |
0,035 |
5.939 |
24.474 |
6.621 |
7.250 |
| Paslanmaz 316L |
S31603 |
1/4 |
0,250 |
0,049 |
8.572 |
35.322 |
8.632 |
10.150 |
| Paslanmaz 316L |
S31603 |
1/4 |
0,250 |
0,065 |
11.694 |
48.166 |
10.562 |
13.775 |
| Paslanmaz 316L |
S31603 |
3/8 |
0,375 |
0,035 |
3.818 |
15.731 |
4.659 |
4.350 |
| Paslanmaz 316L |
S31603 |
3/8 |
0,375 |
0,049 |
5.483 |
22.575 |
6.222 |
6.525 |
| Paslanmaz 316L |
S31603 |
3/8 |
0,375 |
0,065 |
7.517 |
30.951 |
7.865 |
8.700 |
| Paslanmaz 316L |
S31603 |
3/8 |
0,375 |
0,083 |
9.808 |
40.372 |
9.551 |
11.600 |
| Paslanmaz 316L |
S31603 |
1/2 |
0,500 |
0,049 |
4.003 |
16.480 |
4.835 |
5.075 |
| Paslanmaz 316L |
S31603 |
1/2 |
0,500 |
0,065 |
5.461 |
22.512 |
6.206 |
6.525 |
| Paslanmaz 316L |
S31603 |
1/2 |
0,500 |
0,083 |
7.133 |
29.364 |
7.648 |
8.700 |
| Paslanmaz 316L |
S31603 |
5/8 |
0,625 |
0,049 |
3.144 |
12.955 |
3.957 |
3.625 |
| Paslanmaz 316L |
S31603 |
5/8 |
0,625 |
0,065 |
4.285 |
17.630 |
5,105 |
5.075 |
| Paslanmaz 316L |
S31603 |
5/8 |
0,625 |
0,083 |
5.472 |
22.513 |
6.519 |
6.525 |
| Paslanmaz 316L |
S31603 |
3/4 |
0,750 |
0,049 |
2.619 |
10.791 |
3.296 |
2.900 |
| Paslanmaz 316L |
S31603 |
3/4 |
0,750 |
0,065 |
3.570 |
14.686 |
4.283 |
4.350 |
| Paslanmaz 316L |
S31603 |
3/4 |
0,750 |
0,083 |
4.558 |
18.753 |
5.431 |
5.800
|
- Minimum duvar kalınlığına ve minimum çekme mukavemetine dayalı teorik patlama basıncı
- Minimum duvar kalınlığına ve minimum akma dayanımına dayalı teorik çökme basıncı
- 38°C (100°F) basınç değeri, nötr ve statik koşullar
Daha fazla petrol ve gaz çıkarımı, aşırı açık deniz ortamlarının aşırı güvenlik gerektirdiği daha derin ve daha sert sulara doğru ilerledikçe, çalışmalarımızın güvenliğini ve güvenilirliğini artırmak için sarmal göbek boruları için "doğru" korozyona dayanıklı malzemeyi kullanmanıza yardımcı olmaktır.Bu, yeniliklerimizi ve sürekli gelişimimizi yönlendirecek güçtür.

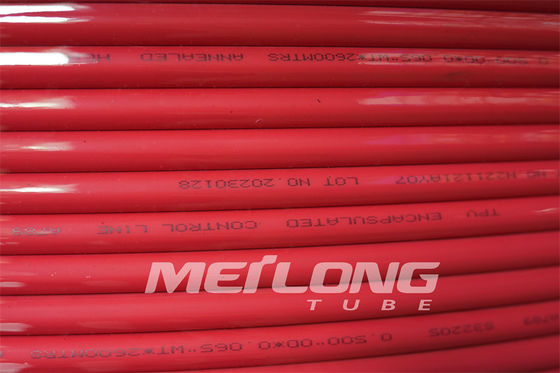

Kapsülleme Açıklaması
Kapsülleme, metal boru üzerine ekstrüzyona tabi tutulan bir plastiktir.Kapsülleme, üretim işlemi sırasında metal boruların zarar görmesini önler.Kapsülleme aynı zamanda ek aşınma direnci sağlar ve her üretim boru bağlantısı üzerindeki tutma kuvvetini arttırmak için kablo koruyucuları takılıysa gereklidir.
Kapsüllemeler, ek koruma için tek geçişli kapsülleme ve çift geçişli kapsülleme seçenekleriyle geniş bir konfigürasyon yelpazesinde mevcuttur.
Kapsülleme malzemesi
- PP (Polipropilen) /TPR (Santopren) / PA (Naylon) / PVDF / ETFE (Tefzel) / ECTFE (Halar) / FEP / PFA / ECA 3000 / PVC
Kimyasal Enjeksiyon Hattının Boyutsal Toleransı
| ASTM A269 / ASME SA269, SS 316L (UNS S31603) |
| Boyut Dış Çapı |
Tolerans OD |
Tolerans WT |
|
1/8''≤OD<3/16'' (3,18≤OD<4,76 mm)
3/16≤OD<1/2'' (4,76≤OD<12,7 mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4 mm)
|
+0,003'' (+0,08 mm) / -0
+0,004'' (+0,10 mm) / -0
+0,005'' (+0,13 mm) / -0
|
±%10
±%10
±%10
|
Meilong Tüp Standardı
| Boyut Dış Çapı |
Tolerans OD |
Tolerans WT |
|
1/8'' ≤OD<3/16'' (3,18≤OD<4,76 mm)
3/16≤OD<1/2'' (4,76≤OD<12,7 mm)
1/2''≤OD≤1'' (12,7≤OD≤25,4 mm)
|
+0,003'' (+0,08 mm) / -0
+0,004'' (+0,10 mm) / -0
+0,004'' (+0,10 mm) / -0
|
±%10
±%10
±8%
|
Kalite Testleri
|
Girdap akımı
Yüzey pürüzlülüğü
Hidrostatik
Boyutlu analiz
Tane büyüklüğü
Rockwell sertliği
|
Akma dayanımı
Gerilme direnci
Uzama
Sertlik
Pozitif malzeme tanımlama (PMI)
Korozyona dayanıklılık testleri
|
Kapsüllü Kimyasal Enjeksiyon Hattı Flatpack'in Özellikleri
- Kuyu içi hattın korumasını en üst düzeye çıkarın
- Kurulum sırasında ezilme direncini artırın
- Kontrol hattını aşınmaya ve sıkışmaya karşı koruyun
- Kontrol hattındaki uzun süreli stres korozyonu arızasını ortadan kaldırın
- Sıkıştırma profilini iyileştirin
- Çalıştırma kolaylığı ve ek koruma için tek veya çoklu kapsülleme

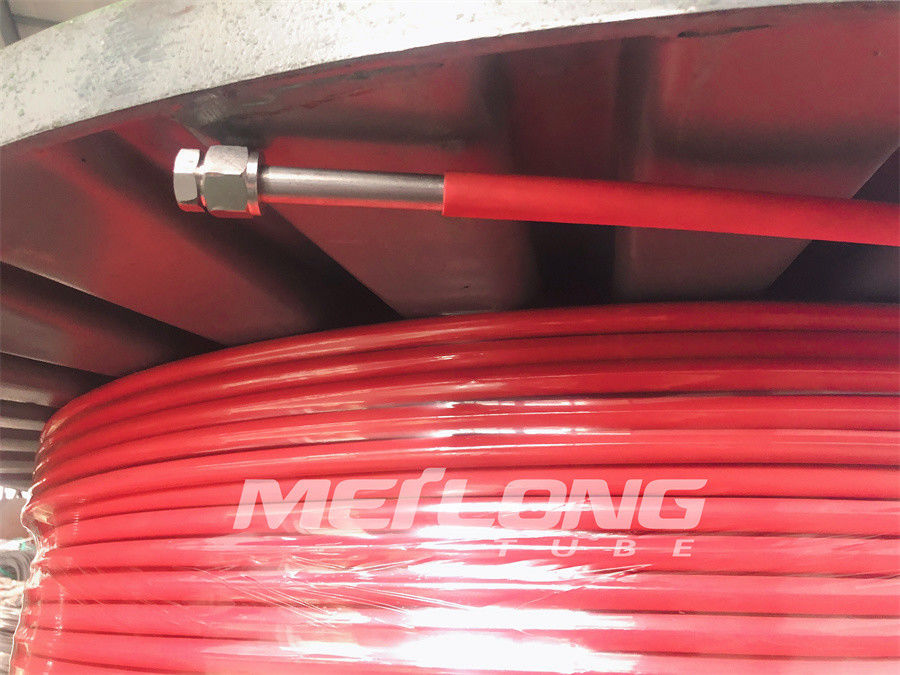

Paketleme

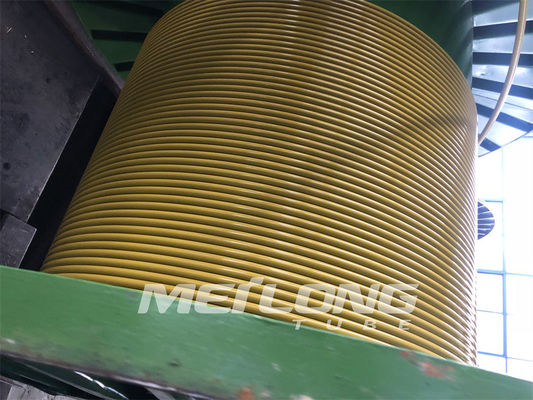

Hidrolik kontrol hattı düz paketi, metal / tamburlar veya makaralar üzerine düz bir şekilde sarılmıştır.
Tüm variller, kolay lojistik operasyon için ahşap kasalarla paketlenmiştir.
Tek ve Çoklu Enjeksiyon Hatları Kapsülleme Profilleri
Yuvarlak bölüm
| 1/4'' OD hat borusu |
0,433'' Çap (11,0 mm) |
| 3/8'' OD hat borusu |
0,535'' Çap (13,6 mm) |
| 1/2'' OD hat borusu |
0,660'' Çap (16,8 mm) |
Kare kesit
| 1/4'' OD hat borusu |
0,433'' x 0,433'' (11,0 mm x 11,0 mm) |
| 3/8'' OD hat borusu |
0,535'' x 0,535'' (13,6 mm x 13,6 mm) |
| 1/2'' OD hat borusu |
0,660'' x 0,660'' (16,8 mm x 16,8 mm) |
Dikdörtgen bölüm
| 1/4'' dış çap hattı x 1 |
0,710'' x 0,410'' (18,0 mm x 10,4 mm) |
| 1/4'' dış çap hattı x 2 |
0,990'' x 0,410'' (25,1 mm x 10,4 mm) |
| 1/2'' dış çap hattı x 2 |
1,220'' x 0,669'' (31,0 mm x 17,0 mm) |
| 1/2'' dış çap hattı x 3 |
1,772'' x 0,669'' (45,0 mm x 17,0 mm) |
Talep üzerine diğer boyutlar
Kapsülleme İçi Kontrol Hattı Boruları için Mevcut Alaşım Sınıfları
| östenitik: |
316L |
| Çift yönlü: |
S31803/S32205
S32750
|
| Nikel alaşımı: |
N08825
N06625
|
Kapsülleme Malzemelerinin Özellikleri
| polipropilen |
-25C ila 150C |
Tuzlu sulara karşı iyi direnç |
|
Santopren,
TPV
|
-30C ila 150C |
Tuzlu sulara karşı iyi direnç |
|
Naylon 11, Rilsan 11
|
-60C ila 135C |
Hidrokarbonlara karşı iyi direnç, iyi aşınma direnci |
| PVDF |
-30C ila 150C |
Tuzlu sulara ve hidrokarbonlara karşı iyi direnç, iyi aşınma direnci |
| FEP |
-110C ila 200C |
Tuzlu sulara ve hidrokarbonlara karşı iyi direnç |
Başvuru
- Kimyasal enjeksiyon için kılcal sarmal alaşımlı boru
- Deniz altı emniyet valfleri için çıplak ve kapsüllü hidrolik kontrol hattı sarmal alaşımlı borular
- Hız dizeleri, iş dizeleri ve çelik boru göbekleri
- Jeotermal sarmal alaşımlı borular
