Süper Dubleks 2507 UNS S32750 Yüksek Çekme Kimyasal Enjeksiyon Hattı Kılcal Boru
Petrol ve gaz endüstrisinin üretime dönük proseslerindeki ana zorluklardan biri, boru hattını ve proses ekipmanını mumlara, tortulara ve asfalthane birikintilerine karşı korumaktır.Akış güvencesine dahil olan mühendislik disiplinleri, boru hattı veya proses ekipmanı tıkanmasından kaynaklanan üretim kaybını azaltan veya önleyen gereksinimlerin haritalandırılmasında önemli bir rol oynar.Meilong Tüpünün sarmal boruları göbek bağlarına uygulanır ve kimyasal enjeksiyon sistemleri, optimize edilmiş bir akış güvencesiyle kimyasal depolama ve dağıtımda etkili bir rol oynar.
Borularımız, petrol ve gaz çıkarma endüstrilerinde deniz altı koşullarında özel olarak kullanılmak üzere bütünlük ve kalite ile karakterize edilmiştir.
Meilong Tube, çeşitli yukarı akışlı petrol ve gaz ve jeotermal uygulamalar için korozyona dayanıklı alaşımlı hidrolik kontrol hattı boru ürünleri üretmektedir.Meilong Tube, dubleks, nikel alaşımlı ve paslanmaz çelik kalitelerinden endüstriye ve müşteriye özel gereksinimlere yönelik sarmal boru üretiminde geniş deneyime sahiptir.
Başvuru
Üretilen sıvı akışını sağlamak ve üretim altyapınızı tıkanma ve korozyona karşı korumak için, üretim kimyasal işlemlerinizde güvenilir enjeksiyon hatlarına ihtiyacınız var.Meilong Tube'un kimyasal enjeksiyon hatları, hem kuyu içi hem de yüzeydeki üretim ekipmanınızın ve hatlarınızın verimliliğini artırmaya yardımcı olur.
Kılcal Borunun Önemi

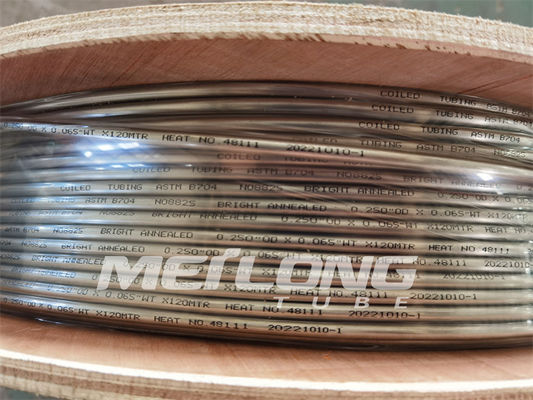

Her bir boru bobini, yörünge kaynakları olmaksızın tamamen sürekli bir uzunluktadır.
Her bir boru bobini minimum 11.600 psi'de hidrostatik teste tabi tutulmuştur.
Test, üçüncü taraf denetçiler (SGS, BV, DNV) tarafından sahada gözlemlenebilir.
Malzeme kalitesine yönelik diğer testler ise girdap akımı testi, kimyasallar, düzleştirme, alevlenme, çekme, akma, uzama, sertliktir.
Enjeksiyon Hatları için Vakum Tavlama
Meilong Tube, kontrol hatları ve kimyasal enjeksiyon hatlarının iç yüzeyinin ve dış yüzeyinin temizliğini sağlamak için üretim sırasında özel dikkat gösterir.Vakumlu tavlama, metalik oksitlerin uçuculuğunu ve kalan yağ giderme solventlerinin veya çekme yağlayıcılarının çıkarılmasını sağlar.Alaşım borularımızın vakumla tavlanması, mükemmel mekanik özelliklerin yanı sıra parlak, kozmetik açıdan çekici bir yüzey sağlar.
Kimyasal Enjeksiyon Hattı Kılcal Boruları için Alaşımlar
| östenitik: |
316L |
ASTM A-269 |
| Çift yönlü: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Nikel alaşımı: |
N08825
N06625
|
ASTM B-704;ASTM B-423
ASTM B-704;ASTM B-444
|
Kılcal Boru Özellikleri
Yakın boyut toleransları
Önemli ölçüde geliştirilmiş mekanik özellikler
Üstün yüzey kalitesi
İç yüzeyin yüksek temizliği
Kontrollü ovallik, eksantriklik
Kalite Güvencesi Testleri
|
Girdap akımı
Yüzey pürüzlülüğü
Hidrostatik
Boyutlu analiz
Tane büyüklüğü
Rockwell sertliği
|
Akma dayanımı
Gerilme direnci
Uzama
Sertlik
Pozitif malzeme tanımlama (PMI)
Korozyona dayanıklılık testleri
|
Kimyasal Enjeksiyon Hattı Kılcal Boruları için Süper Dubleks 2507
| Karbon |
Manganez |
Fosfor |
Kükürt |
Silikon |
Nikel |
Krom |
Molibden |
Azot |
Bakır |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| maks. |
maks. |
maks. |
maks. |
maks. |
|
|
|
|
maks. |
| 0.03 |
1.20 |
0,035 |
0,020 |
0.80 |
6.0-8.0 |
24.0-26.0 |
3.0-5.0 |
0.24-0.32 |
0,5 |
Duplex 2507, olağanüstü güç ve korozyon direnci gerektiren uygulamalar için tasarlanmış süper dubleks paslanmaz çeliktir.Alaşım 2507 %25 krom, %4 molibden ve %7 nikel içerir.Bu yüksek molibden, krom ve nitrojen içeriği, klorür çukurlaşmasına ve çatlak korozyonu saldırısına karşı mükemmel direnç sağlar ve dubleks yapı, 2507'ye klorür stresli korozyon çatlamasına karşı olağanüstü direnç sağlar.
Duplex 2507'nin kullanımı 600° F'nin (316° C) altındaki uygulamalarla sınırlandırılmalıdır.Uzun süreli yüksek sıcaklığa maruz kalma, alaşım 2507'nin hem tokluğunu hem de korozyon direncini azaltabilir.
Duplex 2507 mükemmel mekanik özelliklere sahiptir.Daha kalın bir nikel alaşımıyla aynı tasarım mukavemetini elde etmek için sıklıkla 2507 malzemeden hafif bir ölçü kullanılabilir.Sonuçta ortaya çıkan ağırlık tasarrufu, genel imalat maliyetini önemli ölçüde azaltabilir.
Delik Altı Uygulamalarına Uygun Korozyon Direnci
2507 Duplex, formik ve asetik asit gibi organik asitlerin neden olduğu tekdüze korozyona karşı oldukça dirençlidir.Ayrıca inorganik asitlere, özellikle de klorür içeriyorsa, karşı oldukça dayanıklıdır.Alaşım 2507, karbür kaynaklı taneler arası korozyona karşı oldukça dirençlidir.Alaşımın dubleks yapısının ferritik kısmı nedeniyle, sıcak klorür içeren ortamlarda stresli korozyon çatlamasına karşı çok dayanıklıdır.Krom, molibden ve nitrojen ilavesi sayesinde çukurlaşma ve çatlak atağı gibi lokal korozyon iyileştirilir.Alaşım 2507 mükemmel lokalize çukurlaşma direncine sahiptir.
Metre Başına Alaşımlı Boru Ağırlığı (kg)
Süper Dubleks 2507 (UNS S32750)
| OD |
WT |
| Kesir |
Ondalık |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0438 |
0,0507 |
- |
- |
- |
| 1/4 |
0,250 |
0,1002 |
0,1213 |
0,1587 |
0,197 |
0,2232 |
| 3/8 |
0,375 |
0,1565 |
0.1917 |
0,2572 |
0,3246 |
0.3904 |
| 1/2 |
0,500 |
0,2129 |
0.2621 |
0,3559 |
0,4554 |
0,5575 |
| 5/8 |
0,625 |
0,2693 |
0,3327 |
0,4547 |
0,5864 |
0,7246 |
| 3/4 |
0,750 |
0,3256 |
0,4031 |
0,5532 |
0,7172 |
0,8916 |
Alaşımlı Kılcal Boru Özellikleri
Dikiş kaynaklı ve yüzer iç tapa yeniden çizilmiş boru.Tavlanmış durumda teslim edilir
Orbital bağlantı kaynakları olmadan sürekli uzunluk
| Alaşım |
BM |
OD |
WT |
Çalışma Basıncı |
Patlama basıncı |
Çökme Basıncı |
Test Basıncı |
| inç |
inç |
inç |
psi |
psi |
psi |
psi |
| Süper Dubleks 2507 |
S32750 |
1/8 |
0,125 |
0,028 |
19.177 |
47.169 |
19.177 |
21.025 |
| Süper Dubleks 2507 |
S32750 |
1/8 |
0,125 |
0,035 |
23.971 |
58.961 |
23.971 |
26.100 |
| Süper Dubleks 2507 |
S32750 |
1/4 |
0,250 |
0,035 |
11.986 |
29.481 |
11.986 |
13.050 |
| Süper Dubleks 2507 |
S32750 |
1/4 |
0,250 |
0,049 |
16.816 |
35.949 |
15.817 |
18.850 |
| Süper Dubleks 2507 |
S32750 |
1/4 |
0,250 |
0,065 |
22.300 |
45.448 |
19.522 |
24.650 |
| Süper Dubleks 2507 |
S32750 |
3/8 |
0,375 |
0,035 |
8.009 |
25.138 |
8.372 |
8.700 |
| Süper Dubleks 2507 |
S32750 |
3/8 |
0,375 |
0,049 |
11.205 |
28.536 |
11.296 |
12.325 |
| Süper Dubleks 2507 |
S32750 |
3/8 |
0,375 |
0,065 |
14.873 |
33.141 |
14.346 |
16.675 |
| Süper Dubleks 2507 |
S32750 |
3/8 |
0,375 |
0,083 |
18.977 |
39.426 |
17.379 |
21.025 |
| Süper Dubleks 2507 |
S32750 |
1/2 |
0,500 |
0,049 |
8.408 |
25.532 |
8.753 |
9.425 |
| Süper Dubleks 2507 |
S32750 |
1/2 |
0,500 |
0,065 |
11.150 |
28.470 |
11.259 |
12.325 |
| Süper Dubleks 2507 |
S32750 |
1/2 |
0,500 |
0,083 |
14.237 |
32.275 |
13.838 |
15.950 |
| Süper Dubleks 2507 |
S32750 |
5/8 |
0,625 |
0,049 |
6.719 |
23.918 |
7.137 |
7.250 |
| Süper Dubleks 2507 |
S32750 |
5/8 |
0,625 |
0,065 |
8.898 |
26.056 |
9.243 |
10.150 |
| Süper Dubleks 2507 |
S32750 |
5/8 |
0,625 |
0,083 |
11.386 |
35.306 |
11.459 |
12.325 |
| Süper Dubleks 2507 |
S32750 |
3/4 |
0,750 |
0,049 |
5.593 |
22.921 |
6.029 |
5.800 |
| Süper Dubleks 2507 |
S32750 |
3/4 |
0,750 |
0,065 |
7.427 |
24.587 |
7.827 |
7.975 |
| Süper Dubleks 2507 |
S32750 |
3/4 |
0,750 |
0,083 |
9.480 |
26.647 |
9.770 |
10.150 |
* Minimum duvar kalınlığına ve minimum çekme mukavemetine dayalı teorik patlama basıncı
* Minimum duvar kalınlığına ve minimum akma dayanımına dayalı teorik çökme basıncı
* 38°C (100°F), nötr ve statik koşullarda basınç değeri
Boru İşlemi ve Paketleme
Kesintisiz delinmiş, yeniden çizilmiş, tavlanmış (çok geçişli sirkülasyon işlemi)
Kaynaklı-boyuna kaynaklı, yeniden çekilmiş, tavlanmış (çok geçişli sirkülasyon işlemi)

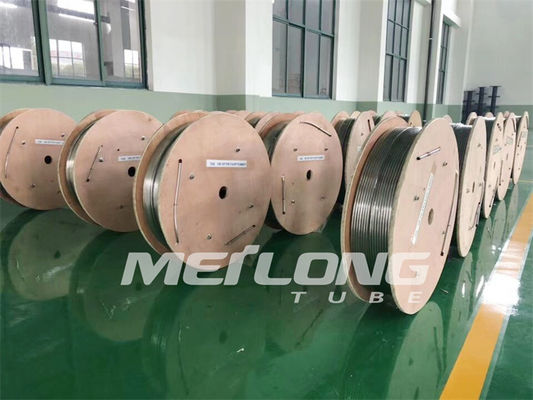

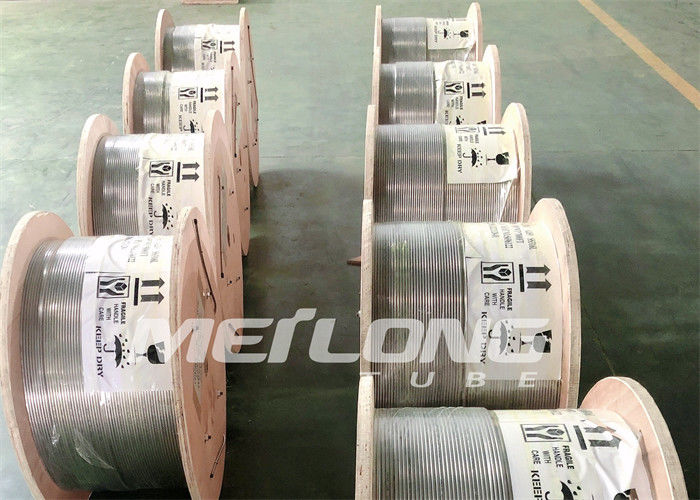

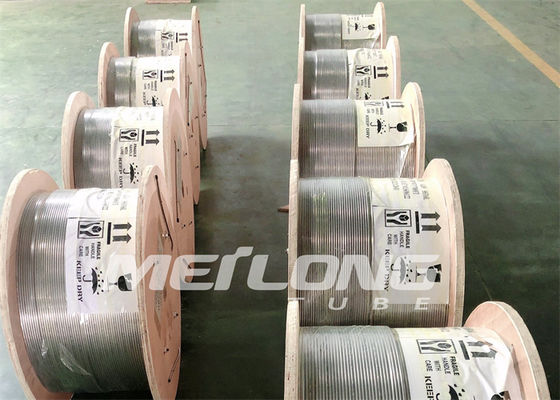

Paketleme - Borular, metal / ahşap variller veya makaralar üzerine sarılmış düz bir şekilde sarılır.
Kolay lojistik operasyon için tüm variller veya makaralar ahşap kasalarla paketlenir.
