Ürün ayrıntıları:
|
| Hortum Durumu: | soğuk işlenmiş | Yalıtım Malzemesi: | PP, FEP, PFA |
|---|---|---|---|
| Boru Malzemesi: | 316L, Incoloy 825 | Kondüktör: | Bakır Teller, Kalaylı Bakır Teller, Bükülü Teller, Optik Fiberler |
| Yalıtım Sıcaklığı: | -10°C ila 250°C | dolgu: | PP, FEP, PFA |
| Ceket Malzemesi: | PVDF, FEP, Naylon 11 | Boru Boyutu: | 1/4''x0.035'', 3/8''x0.049'' |
| Vurgulamak: | PVDF Ceket Boru Kapsüllenmiş Kablo,Boru Kapsüllenmiş Kablo 316L,boru kapsüllenmiş iletken 250C |
||
Meilong Tube TEC üretimi tarafından tedarik edilen düz paketler yalnızca bakır bileşenleri, hidrolik kontrol ve kimyasal enjeksiyon hatlarını içermekle kalmaz, aynı zamanda montaj kolaylığı sağlamak amacıyla renk kodlu ve özel baskıyla tamamlanabilen ayrı bileşenler ve tüpler de içerir.Buna ek olarak, dikey entegre üretimi anında teslimatı garanti ederken kalite kontrolünü en üst düzeye çıkarır ve çok çeşitli konfigürasyonlar sağlar.
Kullanılan boru, basınç, sıcaklık ve akışkanın aşındırıcı yapısı gibi birçok faktöre göre seçilir; borunun alaşımının uygulamaya tam olarak uyması gerekir.Boyuna kaynak yapıldıktan ve girdap akımı testinden geçtikten sonra borular, her bir verisi iyi bir şekilde belgelenmiş olan belirtilen boyuta göre üretilir.

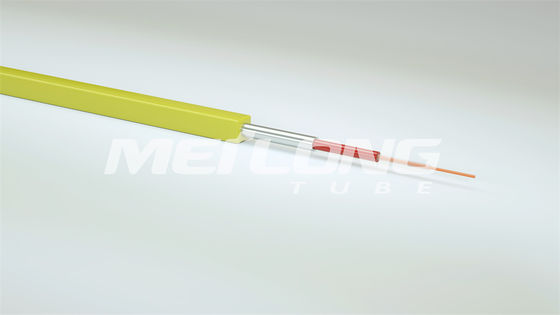

Özel uzunluktaki düz paketler, tamamı ek yeri olmayan, neredeyse sonsuz sayıda bileşen kombinasyonuyla birlikte gelir.Hemen hemen her türlü kuyu içi gereksinimini karşılamak için standart kapsülleme boyutları (11 mm x 11 mm kare) de mevcuttur.Ayrıca, farklı elektrik ve optik eleman kombinasyonlarına sahip kompozit kablolar, herhangi bir özel kuyu içi ihtiyacına özelleştirilmiş bir çözüm sağlamanın birincil yolu olarak hizmet eder.
Kapsülleme, Yalıtım ve Dolgu Malzemeleri, fiziksel teması önleyerek ve dış ortamlara karşı koruma sağlayarak güvenliği sağlayan her türlü elektrikli ve elektronik cihazın vazgeçilmez parçalarıdır.En sık kullanılan malzemelerle ilgili bilgilerin yer aldığı bir tablo:
| Kısaltma | Genel isim | Ticari unvan | Kapsülleme Malzemelerinin Minimum Kurulum Sıcaklığı |
|---|---|---|---|
| ECTFE | Etilen Klorotrifloroetilen | Halar® | -60°C |
| ETFE | Etilen tetrafloroetilen | Tefzel® | -60°C |
| FEP | Florlu Etilen Propilen | Teflon® FEP | -100°C |
| HDPE | Yüksek yoğunluklu polietilen | -40°C | |
| PFA | Perfloroalkoksi | Teflon® PFA | -100°C |
| PA | Poliamid | Naylon | -40°C |
| PP | Polipropilen | -10°C | |
| PVDF | Poliviniliden Florür | Kynar® | -20°C |
| TPO-PP | Termoplastik poliolefin | Santoprene® | -20°C |
Özetle bu malzemeler ısıl dirençleri ve fiziksel özellikleri açısından farklı performanslara sahiptir.Spesifik uygulamaya bağlı olarak, cihazın genel performansı için uygun malzeme seçimi çok önemlidir.
Aşağıdaki tablolar, Alaşım TEC soğuk işlenmişin çapını, duvar kalınlığını, paslanmaz 316L minimum çökmeyi ve Incoloy 825 minimum çökmeyi ve minimum bükülme yarıçapını (inç cinsinden) göstermektedir.
| Çap (inç) | Duvar Kalınlığı (inç) | Paslanmaz 316L (psi) | Incoloy 825 (psi) | Minimum Bükülme Yarıçapı (inç) |
| 0,125 (1/8) | 0,022 | 23.882 | 25.209 | 0,75 |
| 0,250 (1/4) | 0,028 | 16.371 | 17.281 | 1.50 |
| 0,250 (1/4) | 0,035 | 19.688 | 20.781 | 1.50 |
| 0,250 (1/4) | 0,049 | 26.173 | 27.627 | 1.50 |
| 0,375 (3/8) | 0,035 | 13.783 | 14.549 | 2.25 |
| 0,375 (3/8) | 0,049 | 18.739 | 19.780 | 2.25 |
Hesaplamalar 120.000 psi'lik minimum akma mukavemetine dayanmaktadır.Tüm TEC boruları büyük boyutlu kaynaklı ve çekilmiş olup, parça numarası, seri numarası, sıralı uzunluk ve satın alma siparişi numarası gibi çeşitli verilerle özel olarak basılabilir.Bükme yaparken bükme yarıçapının mümkün olduğu kadar büyük olması gerekir.Aynı zamanda, bükme yarıçapının eşit olmasını sağlamak için bir boru bükücü kullanılmalıdır.
| TEC Stili | TEC 100 | TEC 150 | TEC 175 | TEC 200 | TEC 250 |
| Sıcaklık aralığı | -10 ila 100°C | -10 ila 150°C | -100 ila 175°C | -100 ila 200°C | -100 ila 250°C |
| dolgu | PP | PP | FEP | FEP | PFA |
| Yalıtım | PP | FEP | FEP | FEP | PFA |
Belirtilen AWG kablolarının 20°C'deki (68°F) maksimum elektrik iletken direnci verileri aşağıdaki tabloda listelenmiştir.
| İletken OD (AWG) | İletken OD (inç) | Katı Çıplak Bakır (Ohm / kft) | 7 Telli Çıplak Bakır (Ohm/m) | Ohm / kft | Ohm / m |
| 18 | 0,0403 | 1.02 | 6.52 | 21.4 | 6.66 |
| 17 | 0,0453 | 1.15 | 5.15 | 16.9 | 5.27 |
| 16 | 0,0508 | 1.29 | 4.10 | 13.5 | 4.18 |
| 15 | 0,0571 | 1.45 | 3.24 | 10.6 | 3.31 |
| 14 | 0,0641 | 1.63 | 2.57 | 8.45 | 2.62 |
| 13 | 0,0720 | 1.83 | 2.04 | 6.69 | 2.08 |
| 12 | 0,0808 | 2.05 | 1.62 | 5.31 | 1.65 |
| 11 | 0,0907 | 2.30 | 1.29 | 4.22 | 1.32 |
| 10 | 0,102 | 2.59 | 1.019 | 3.34 | 1.039 |
| 9 | 0,114 | 2.90 | 0,808 | 2.65 | 0,825 |
| 8 | 0,128 | 3.25 | 0,641 | 2.10 | 0,654 |
Petrol ve gaz endüstrisinde kuyudaki basınç ve sıcaklığın ölçülmesi giderek artan bir öneme sahiptir.Gelişmiş sensörler sayesinde kuyucuklar derinlemesine izlenerek istenilen sonuçların alınması sağlanabilmektedir.
Sıcaklığın ölçülmesi, yüzey altı ile yüzey arasındaki etkileşimin daha iyi anlaşılmasına yardımcı olur.Ayrıca, kuyudaki basıncın tespit edilmesi, beklenmedik yeraltı yapılarının delinmesi riskini önleyecek bilgiyi sağlar.
Dolayısıyla, daha fazla petrol kuyusu açıldıkça ve daha fazla arama yapıldıkça, sondaj işlemi sırasında doğru sıcaklık ve basınç ölçümlerinin alınmasının önemi artmaya devam ediyor.

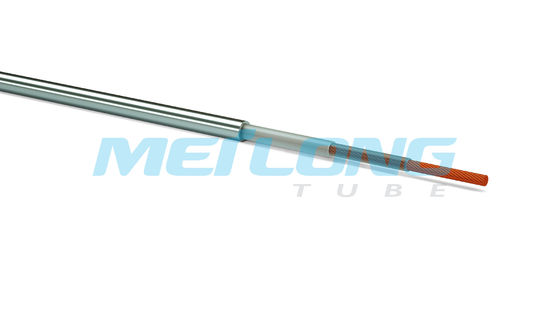

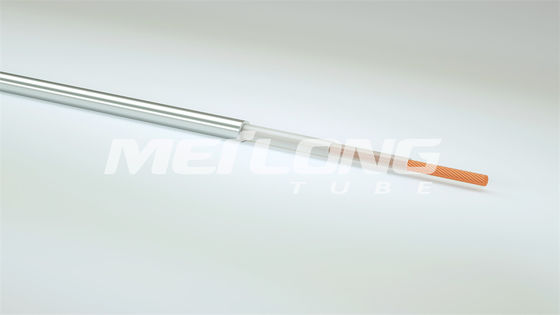

Kendi Paslanmaz Çelik Boru Kapsüllenmiş Kablonuzu özelleştirmek için Meilong Tube'a hoş geldiniz.Boru Kapsüllenmiş Kablomuz, -10°C ila 250°C arasındaki yalıtım sıcaklıkları için mükemmel olan 316L Boru Kapsüllenmiş İletkenden yapılmıştır.Boru malzemesi ise 1/4''x0,035'', 3/8''x0,049'' boru boyutuna sahip 316L ve Incoloy 825'ten yapılmıştır.Borunun durumu soğuk işlenmiştir ve yalıtım malzemesi PP, FEP ve PFA olabilir.Tüm ürünlerimiz ISO9001 sertifikasına sahiptir.
Boru Kapsüllü Kablomuz için minimum sipariş miktarı 2 bobindir.Ve 7 gün içinde hızlı teslimat sözü verebiliriz.T/T ve L/C gibi ödeme koşullarını kabul ediyoruz.Aylık tedarik kabiliyetimiz 150 tondur.Ambalaj tahta sandıktır.
