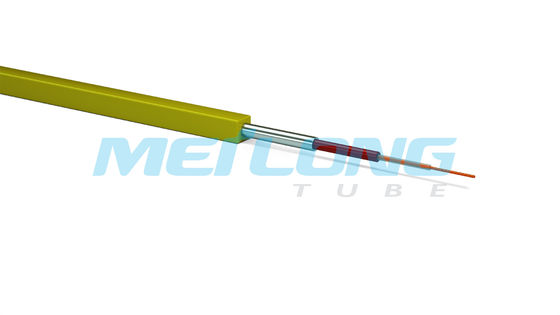

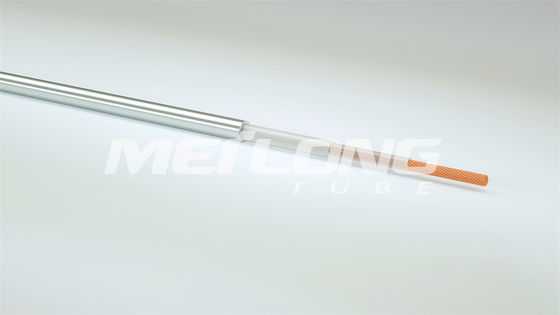

Ürün ayrıntıları:
|
| Boru Malzemesi: | 316L, Incoloy 825 | dolgu: | PP, FEP, PFA |
|---|---|---|---|
| Yalıtım Sıcaklığı: | -10°C ila 250°C | Boru Boyutu: | 1/4''x0.035'', 3/8''x0.049'' |
| Yalıtım Malzemesi: | PP, FEP, PFA | Hortum Durumu: | soğuk işlenmiş |
| Kondüktör: | Bakır Teller, Kalaylı Bakır Teller, Bükülü Teller, Optik Fiberler | Ceket Malzemesi: | PVDF, FEP, Naylon 11 |
| Vurgulamak: | Nikel Alaşımlı kapsüllü kablo,kapsüllü kablo 825 Boru,Incoloy 825 boru kapsüllü iletken |
||
Düz paketler bakırdan yapılmış bileşenlerin yanı sıra hidrolik kontrol ve kimyasal enjeksiyon hatlarını da içerebilir.Ayrıca, kurulumu kolaylaştırmak için bireysel bileşenlere ve tüplere renkler ve özel baskılar uygulanabiliyor.
Meilong Tube TEC üretiminde hızlı teslimat, sıkı kalite kontrolü ve konfigürasyonları özel ihtiyaçlara göre uyarlamak için çok yönlülük sağlayan dikey bir entegrasyon modeli kullanılıyor.Örneğin, TEC seçimi kuyu sıvısının basıncı, sıcaklığı ve aşındırıcılığı gibi kuyu koşullarına dayanmaktadır.Boru, özel olarak uyumlu alaşımdan oluşur ve uzunlamasına kaynaklanır, girdap akımı testinden geçirilir ve bitmiş boyuta çekilir; her tüp için eksiksiz test verileri mevcuttur.
TEC konfigürasyonları, ek yeri olmayan özel uzunluklar ve neredeyse sonsuz sayıda bileşen kombinasyonu ile üretilmiştir.Ayrıca, çoğu kuyu içi gereksinimini karşılamak için standart kapsülleme boyutları (11 mm x 11 mm kare) mevcuttur.Bunun yanı sıra, daha spesifik ihtiyaçları karşılamak için elektrik ve optik bileşenleri birleştiren bir kompozit kablo oluşturulabilir.
Kapsülleme, yalıtım ve dolgu malzemelerinin tümü, bir yapının belirli çevresel ve operasyonel koşullara dayanabilmesini sağlamada rol oynayabilir.Özel ihtiyaçlara bağlı olarak etilen klorotrifloroetilen (ECTFE), etilen tetrafloroetilen (ETFE), florlu etilen propilen (FEP), yüksek yoğunluklu polietilen (HDPE), perfloroalkoksi (PFA), poliamid (PA), polipropilen (PP), poliviniliden florür (PVDF) ve termoplastik poliolefin (TPO/PP) bir tasarıma dahil edilebilir.
Aşağıdaki tablo, her tür kapsülleme malzemesi için ticari adları ve minimum kurulum sıcaklıklarını özetlemektedir:
| Kısaltma | Genel isim | Ticari unvan | Kapsülleme Malzemelerinin Minimum Kurulum Sıcaklığı |
|---|---|---|---|
| ECTFE | Etilen Klorotrifloroetilen | Halar® | -60°C |
| ETFE | Etilen tetrafloroetilen | Tefzel® | -60°C |
| FEP | Florlu Etilen Propilen | Teflon® FEP | -100°C |
| HDPE | Yüksek yoğunluklu polietilen | -40°C | |
| PFA | Perfloroalkoksi | Teflon® PFA | -100°C |
| PA | Poliamid | Naylon | -40°C |
| PP | Polipropilen | -10°C | |
| PVDF | Poliviniliden Florür | Kynar® | -20°C |
| TPO-PP | Termoplastik poliolefin | Santoprene® | -20°C |
Kapsülleme, yalıtım ve dolgu malzemelerinin doğru kombinasyonu, bir uygulamada başarı ile başarısızlık arasındaki farkı yaratabilir.Özel yeteneklerini ve kısıtlamalarını dikkate alarak iş için doğru malzemeleri seçmek çok önemlidir.
Aşağıdaki tablo, Paslanmaz Çelik 316L ve Incoloy 825 ile Soğuk İşlenmiş Alaşımlı TEC'in mekanik özelliklerini listelemektedir.
| Çap (inç) | Duvar Kalınlığı (inç) | Paslanmaz 316L (psi) | Incoloy 825 (psi) | Minimum Bükülme Yarıçapı (inç) |
|---|---|---|---|---|
| 0,125 (1/8) | 0,022 | 23.882 | 25.209 | 0,75 |
| 0,250 (1/4) | 0,028 | 16.371 | 17.281 | 1.50 |
| 0,250 (1/4) | 0,035 | 19.688 | 20.781 | 1.50 |
| 0,250 (1/4) | 0,049 | 26.173 | 27.627 | 1.50 |
| 0,375 (3/8) | 0,035 | 13.783 | 14.549 | 2.25 |
| 0,375 (3/8) | 0,049 | 18.739 | 19.780 | 2.25 |
Bu hesaplamalar minimum 120.000 psi akma dayanımına dayanmaktadır.
Tüm TEC boruları büyük boyutlu kaynaklanmış ve çekilmiştir.Parça numarası, seri numarası, sıra uzunluğu ve satın alma siparişi numarası gibi çeşitli verilerle özel olarak yazdırılabilir.
Not: Belirtilen bükülme yarıçapı, sonlandırmadaki son eğitimden sonra statik durumdadır.Bükme yarıçapının eşit olmasını sağlamak için tüm bükmeler bir boru bükücü kullanılarak gerçekleştirilmelidir.Kuyuya girerken veya kuyudan çıkarken minimum bükülme yarıçapı mümkün olduğu kadar büyük olmalıdır.
Aşağıdaki tablo çeşitli TEC stillerini, bunların sıcaklık aralıklarını ve ilgili dolgu ve yalıtımlarını göstermektedir.
| TEC Stili | Sıcaklık aralığı | dolgu | Yalıtım |
|---|---|---|---|
| TEC 100 | -10 ila 100°C | PP | PP |
| TEC 150 | -10 ila 150°C | PP | FEP |
| TEC 175 | -100 ila 175°C | FEP | FEP |
| TEC 200 | -100 ila 200°C | FEP | FEP |
| TEC 250 | -100 ila 250°C | PFA | PFA |
Son olarak, aşağıdaki tabloda farklı American Wire Gauge (AWG) elektrik iletkenleri için 20°C'de (68°F) maksimum elektrik iletkeni direnci listelenmektedir.
| İletken OD (AWG) | İletken OD (inç) | Katı Çıplak Bakır (Ohm / kft) | 7 Telli Çıplak Bakır (Ohm/m) |
|---|---|---|---|
| 18 | 0,0403 | 6.52 | 21.4 |
| 17 | 0,0453 | 5.15 | 16.9 |
| 16 | 0,0508 | 4.10 | 13.5 |
| 15 | 0,0571 | 3.24 | 10.6 |
| 14 | 0,0641 | 2.57 | 8.45 |
| 13 | 0,0720 | 2.04 | 6.69 |
| 12 | 0,0808 | 1.62 | 5.31 |
| 11 | 0,0907 | 1.29 | 4.22 |
| 10 | 0,102 | 1.019 | 3.34 |
| 9 | 0,114 | 0,808 | 2.65 |
| 8 | 0,128 | 0,641 | 2.10 |
Petrol ve gaz endüstrisinde kuyudaki basınç ve sıcaklığın ölçülmesi karmaşık, vazgeçilmez ve kritik bir iştir.Doğruluğu, personel ve ekipmanın güvenliğini sağlamanın yanı sıra projenin ekonomik ve çevresel faydalarını en üst düzeye çıkarmak için önemlidir.
Bu nedenle basınç ve sıcaklığın hassas ölçümü büyük önem taşımaktadır.Güvenilir ve doğru basınç ve sıcaklık ölçümleri sağlayarak sektörün zorlu gereksinimlerini karşılamak için yenilikçi çözümler ve ileri teknolojiler geliştirilmektedir.
Petrol ve gaz şirketleri, kuyu içi operasyonlarda doğru basınç ve sıcaklık verilerini toplamak için bu teknolojileri kullanarak güvenlik uyumluluğunu gözlemleyebilir, potansiyel sorunları izleyebilir, operasyonel verimliliği optimize edebilir ve çevreyi koruyabilir.
