Petrol Kuyularındaki Kuyu Uygulamaları için 316L Paslanmaz Çelik Boru Kapsüllü Kablo

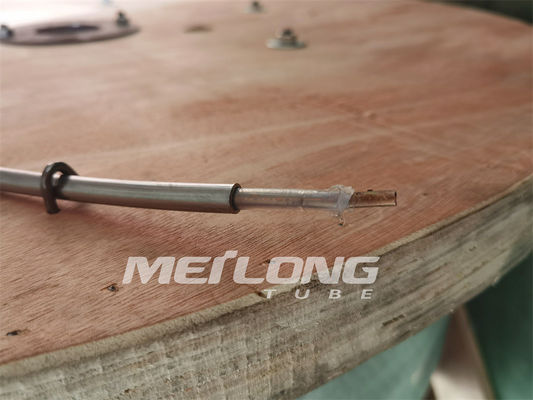

Boru Kapsüllenmiş Kablo (TEC)
TEC, elektrikli ve optik bileşenleri kuyu içi ortamın basınç ve aşındırıcı etkilerinden korumak için kaynaklı paslanmaz çelik ve nikel alaşımlı borular kullanır.Polimerik kapsülleme ek mekanik koruma sağlar.
Meilong Tube'un geniş bakır ve fiber bileşenleri yelpazesi, endüstrinin en gelişmiş enstrümantasyon kablolarının üretilmesine olanak tanır.Meilong Tube, TEC'i 2015 yılında petrol ve gaz endüstrisi için ilk kez piyasaya sürdüğünden bu yana, giderek daha sıcak ve daha derin kuyulara yönelik yeni nesil kuyu içi göstergeler ve aletler için bu ürünü sürekli olarak geliştirdi ve optimize etti.
TEC konfigürasyonları, ek yeri olmayan özel uzunluklarda neredeyse sonsuz sayıda bileşen kombinasyonuyla mevcuttur.
Hemen hemen her türlü kuyu içi gereksinimini karşılamak için standart kapsülleme boyutları (11 mm x 11 mm kare) mevcuttur.
Belirli kuyu içi ihtiyaçlarını karşılamak için çeşitli elektrikli ve optik bileşen kombinasyonlarını kullanan kompozit kablolar mevcuttur.

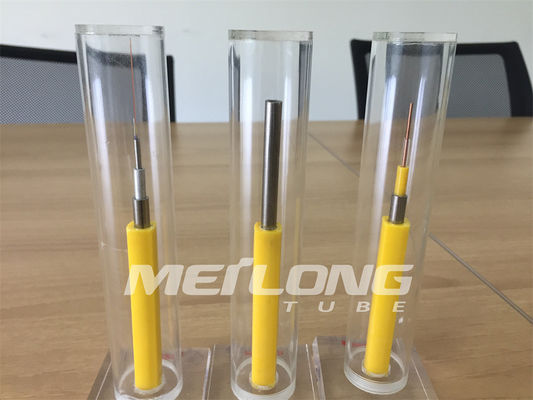

Tipik Yapılar

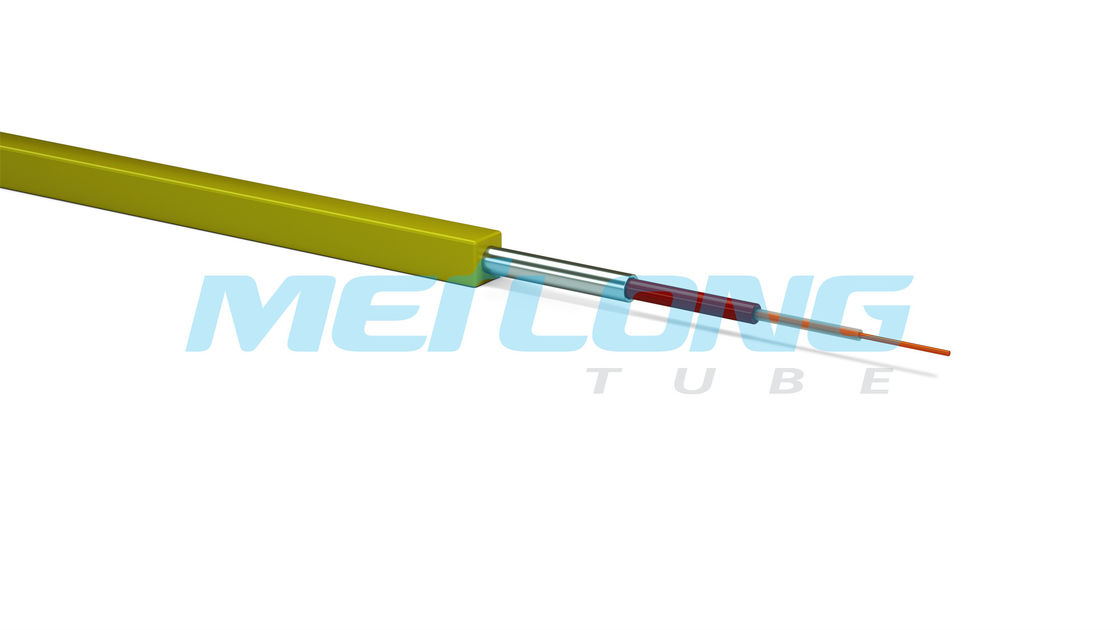

18 AWG Tek İletkenli Incoloy 825 Tüp Kare Kapsüllü
|
|
A) 18 AWG (7 x 0,39 mm) kalaylı bakır
Dış Çap 0,046 inç (1,16 mm) nominal
B) FEP yalıtımı
Dış Çap 0,098 inç (2,49 mm) nominal
C) Kırmızı polipropilen dolgu maddesi
DÇ 0,180 inç (4,57 mm) nominal
D) Alaşım 825 tüp
Duvar kalınlığı 0,035 inç (0,89 mm) nominal
Dış Çap 0,250 inç (6,35 mm) nominal
E) Sarı kare profil polipropilen
0,433 inç (11 mm) kare
|
5 AWG Tek İletkenli Paslanmaz 316L Tüp Kapsüllü
|
|
A) 5 AWG (tek iletkenli) bakır
DÇ 0,181 inç (4,6 mm) nominal
B) PFA yalıtımı
Dış Çap 0,228 inç (5,8 mm) nominal
C) PFA yalıtımı
DÇ 0,276 inç (7,0 mm) nominal
D) Paslanmaz çelik 316 boru
Duvar kalınlığı 0,035 inç (0,89 mm) nominal
DÇ 0,375 inç (9,53 mm) nominal
|
Boru Seçenekleri
TEC, kuyu sıvısının basıncı, sıcaklığı ve aşındırıcılığı gibi kuyu koşullarına göre seçilir.Boru, uygulamaya uygun bir alaşımdan oluşur.Daha sonra uzunlamasına kaynak yapılır, girdap akımı test edilir ve nihai boyuta getirilir.Her tüp için eksiksiz test verileri mevcuttur.
- Paslanmaz çelik 316L
- Dubleks 2205
- Süper Dubleks 2507
- Incoloy 825
Alaşımlı TEC, Soğuk İşlenmiş Mekanik Özellikler
| Çap |
Duvar kalınlığı |
Paslanmaz 316L
Minimum Çökme
|
Incoloy 825
Minimum Çökme
|
Minimum Bükülme Yarıçapı* |
| inç |
inç |
psi |
psi |
inç |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1.50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1.50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1.50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2.25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2.25 |
Hesaplamalar minimum 120.000 psi akma mukavemetine dayanmaktadır.
Tüm TEC boruları büyük boyutlu kaynaklanmış ve çekilmiştir.
Borulara parça numarası, seri numarası, sıralı uzunluk ve satın alma siparişi numarası gibi çeşitli verilerle özel olarak basılabilir.
*Belirtilen bükülme yarıçapı, bitişteki son eğitimden sonra statik durumdadır.Bükme yarıçapının eşit olmasını sağlamak için tüm bükmeler bir boru bükücü kullanılarak gerçekleştirilmelidir.Kuyuya girerken veya kuyudan çıkarken minimum bükülme yarıçapı mümkün olduğu kadar büyük olmalıdır.
Elektrik parçaları
| TEC Stili |
TEC 100 |
TEC 150 |
TEC 175 |
TEC 200 |
TEC 250 |
| Sıcaklık aralığı |
-10 ila 100°C |
-10 ila 150°C |
-100 ila 175°C |
-100 ila 200°C |
-100 ila 250°C |
| dolgu |
PP |
PP |
FEP |
FEP |
PFA |
| Yalıtım |
PP |
FEP |
FEP |
FEP |
PFA |
Maksimum Elektrik İletken Direnci @ 20°C (68 °F)
| Kondüktör |
Kondüktör
OD
|
Kondüktör
OD
|
Katı Çıplak Bakır |
7 Tel Çıplak Bakır |
| AWG |
inç |
mm |
Ohm / kft |
Ohm / m |
Ohm / kft |
Ohm / m |
| 18 |
0,0403 |
1.02 |
6.52 |
21.4 |
6.66 |
21.8 |
| 17 |
0,0453 |
1.15 |
5.15 |
16.9 |
5.27 |
17.3 |
| 16 |
0,0508 |
1.29 |
4.10 |
13.5 |
4.18 |
13.7 |
| 15 |
0,0571 |
1.45 |
3.24 |
10.6 |
3.31 |
10.9 |
| 14 |
0,0641 |
1.63 |
2,57 |
8.45 |
2.62 |
8.62 |
| 13 |
0,0720 |
1.83 |
2.04 |
6.69 |
2.08 |
6.82 |
| 12 |
0,0808 |
2.05 |
1.62 |
5.31 |
1.65 |
5.43 |
| 11 |
0,0907 |
2.30 |
1.29 |
4.22 |
1.32 |
4.30 |
| 10 |
0,102 |
2,59 |
1.019 |
3.34 |
1.039 |
3.41 |
| 9 |
0,114 |
2.90 |
0,808 |
2,65 |
0,825 |
2.71 |
| 8 |
0,128 |
3.25 |
0,641 |
2.10 |
0,654 |
2.14 |
